HF帯用9段ロッドATU用エレメント  NAR100

HF帯用9段ロッドATU用エレメントNAR100img
  • おすすめ
  • 9段ロッド
  • HF帯用9段ロッドATU用エレメントNAR100NATEC

HF帯用9段ロッドATU用エレメント

  • NAR100
  • 販売価格:\26,125(税込)
  • 数量:
  • 希望小売価格:\27,500

5m9段ロッドエレメント
取付金具付(エレメント方向変更可能)

HF帯用9段ロッドATU用エレメントNAR-HTimg
  • NAR100用オプション
  • 形状記憶合金エレメント
  • HF帯用9段ロッドATU用エレメントNAR-HTNATEC

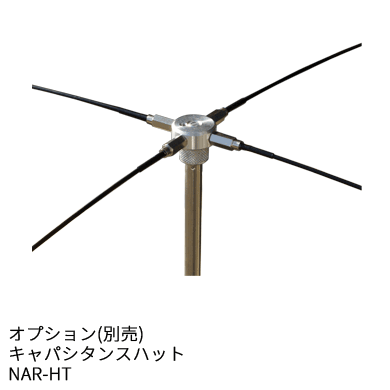

キャパシタンスハット

  • NAR-HT
  • 販売価格:\3,850(税込)
  • 数量:

電気長を長くするキャパシタンスハット(NAR100用オプション)
ハットエレメント:形状記憶合金製約460mm

HF帯用9段ロッドATU用エレメントNAR-US65img
  • NAR100用オプション
  • HF帯用9段ロッドATU用エレメントNAR-US65NATEC

Uボルト(大)セット

  • NAR-US65
  • 販売価格:\4,290(税込)
  • 数量:

Φ42-65のマストに対応するUボルト(大)セット(NAR100用オプション)
単管パイプ(Φ48.6)にも取付可能
2ケ入

  • HF帯用9段ロッドATU用エレメントNAR100b90
  • HF帯用9段ロッドATU用エレメントNAR100b180
  • HF帯用9段ロッドATU用エレメントNAR100bottom
  • HF帯用9段ロッドATU用エレメントNAR100out1
  • HF帯用9段ロッドATU用エレメントNAR100out2
  • HF帯用9段ロッドATU用エレメントNAR100illust1img
  • HF帯用9段ロッドATU用エレメントNAR100illust2img
  • HF帯用9段ロッドATU用エレメントNAR100illust3img

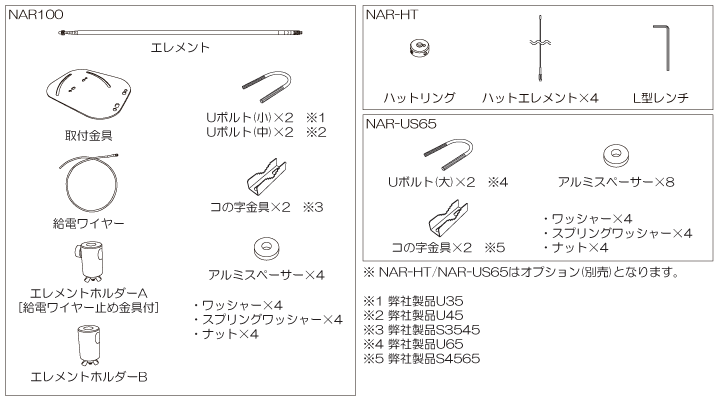

アンテナ・無線機・ポール・三脚等は付属しておりません。
NAR-HT・NAR-US65はオプション(別売)となります。
特徴

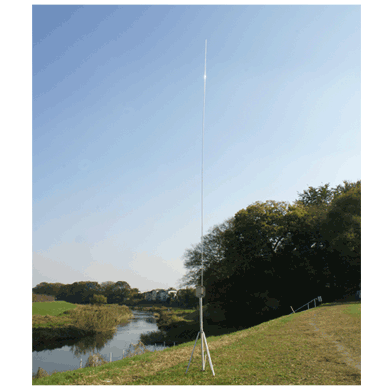

  • 全長(エレメント部伸展時)5mの9段ロッドステンレスエレメントとなります。

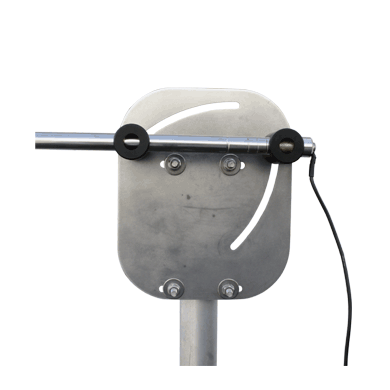

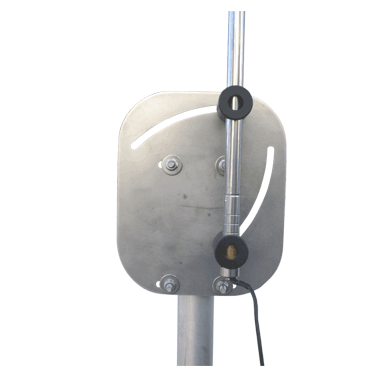

  • マストに取り付けたままエレメントの方向を変更可能です。(0~90°) ※

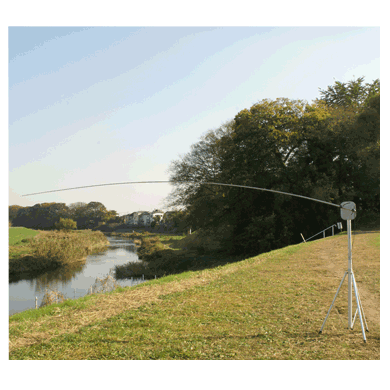

  • エレメント取付方向は斜めでも運用可能です。 ※

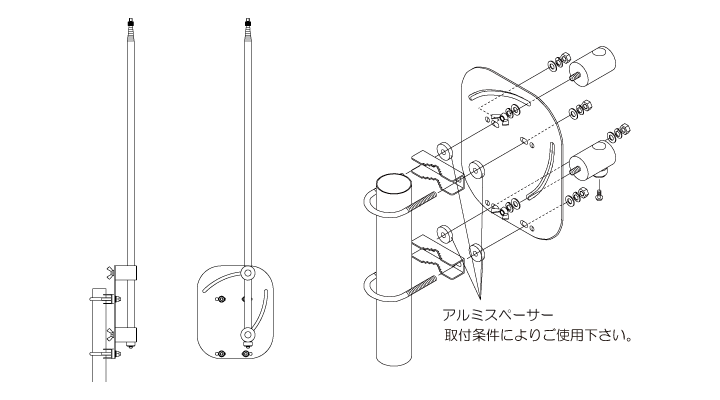

  • 取付金具は表裏の両面で取り付け可能です。
  • サイズ(適合マスト径)が違う2種類のUボルトが付属します。
  • オプション(別売)の軽量キャパシタンスハットNAR-HTを取り付けると、電気長を長くできます。
  • オプション(別売)のUボルト(大)セットでΦ42-65のマストに対応可能です。
  • ※ 取付条件によりできない場合がございます。
仕様
周波数 接続するチューナーによる
全長(エレメント部伸展時) ※1 約5000mm
全長(エレメント部収縮時) 約690mm
重量 ※2 約1000g
適合マスト径 Uボルト(小):φ22-35 ※3
Uボルト(中):φ31-45 ※4
Uボルト(大):φ42-65 ※5

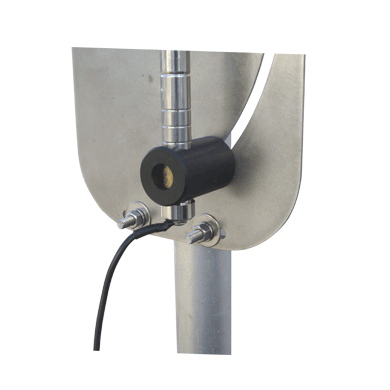

給電ワイヤー長 ※6 約1000mm
ハットエレメント ※7 形状記憶合金製  約460mm
※1 最大
※2 取付金具含む  Uボルト(中)使用時
※3 Uボルト(小):弊社製品U35  φ32-35はアルミスペーサー使用不可
※4 Uボルト(中):弊社製品U45  φ42-45はアルミスペーサー使用不可
※5 オプション(別売)Uボルト(大)セットNAR-US65使用時:φ42-65  φ62-65はアルミスペーサー使用不可
※6 片側圧着端子付属  反対側(圧着端子が付属していない)は、接続するアンテナチューナーに合わせ加工して下さい。
※7 オプション(別売)キャパシタンスハットNAR-HTのエレメント
注意

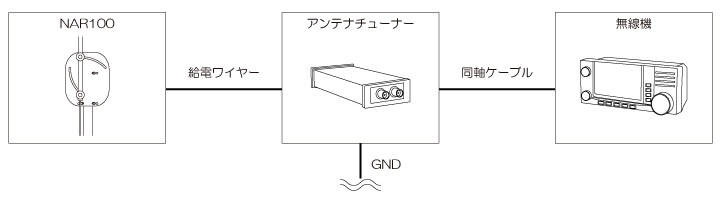

  • 本製品はアンテナチューナーに接続するためのエレメントとなります。本製品単体では運用できません。
  • 落下、転倒、破損等に充分注意してご使用下さい。ロッドエレメントに歪み、変形が生じるとしまい込みができなくなる可能性がございます。
  • アンテナチューナーのアース端子に必ず良好なアースを接続してご使用下さい。不十分だとアンテナインピーダンスがチューナーの整合範囲外になります。
  • オートマチックアンテナチューナーは、エレメント長が(給電ワイヤーも含め)1/2λの整数倍に近いとエレメントのインピーダンスが高くなり、チューナーの整合範囲を超えてしまう製品が多いのでご使用になるチューナーの性能をご確認の上お使い下さい。
  • エレメントを伸ばす時は破損を避けるため、先端エレメントより伸ばして下さい。又、縮める時は、下部のエレメントより順に縮めて下さい。
  • 三脚等でご使用になる場合は、転倒しないようにステーを張ってお使い下さい。
  • ベランダ等でご使用になる場合は、運用時のみ伸ばしてご使用下さい。又、落下しないように注意して下さい。エレメントをロープ等で結んでおくと、最悪の場合でも落下しなくてすみます。
各商品の詳細はメーカーホームページにてご確認下さい。
