M-SMA型変換コネクタセット MC100-SET
M-SMA型変換コネクタセット
- MC100-SET
- 販売価格：\9,928(税込)
- 希望小売価格：
\10,450

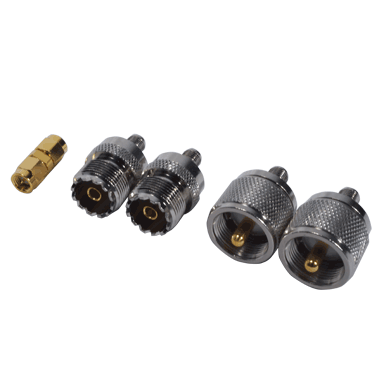

構成：MC100-SJMP×2個/MC100-SJMJ×2個/MC100-SPSP×1個
不整合部分を洗い直したM-SMA型変換コネクタセットです。

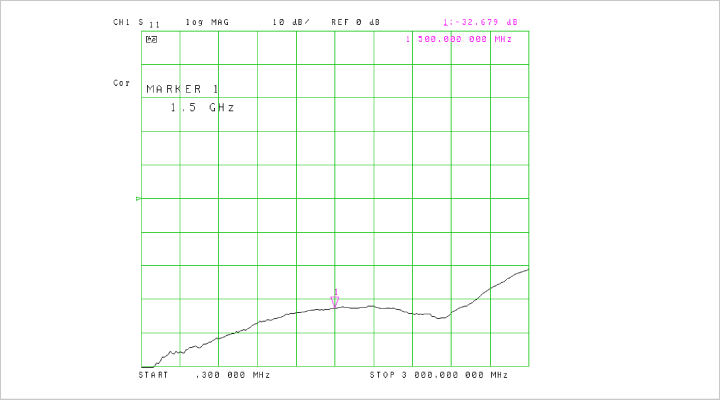

リターンロス：-30dB以下(～1.5GHz)
※MC100-SJMPとMC100-SJMJは接続した状態での測定
リターンロス：-30dB以下(～1.5GHz)
※MC100-SJMPとMC100-SJMJは接続した状態での測定

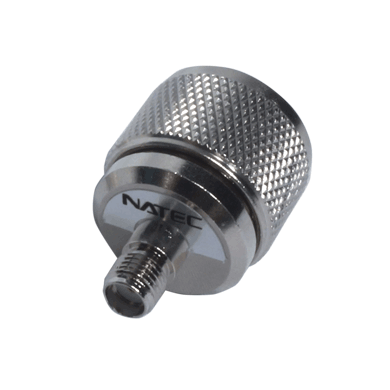

- MC100-SJMP
- 販売価格：\2,970(税込)
- 接栓
- MP-SMAJ
MC100-SJMP×1個

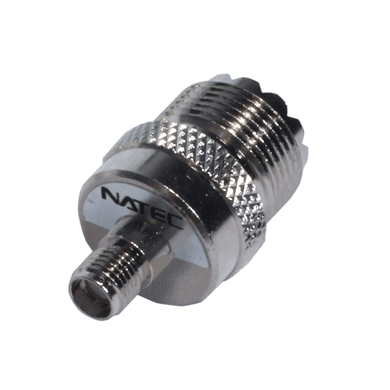

- MC100-SJMJ
- 販売価格：\2,970(税込)
- 接栓
- MJ-SMAJ
MC100-SJMJ×1個

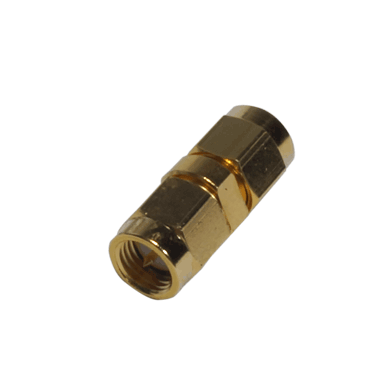

- MC100-SPSP
- 販売価格：\1,430(税込)
- 接栓
- SMAP-SMAP
MC100-SPSP×1個
※VNAは別売となります。
特徴
- [MC100-SJMP]MP-SMAJ×2個・[MC100-SJMJ]MJ-SMAJ×2個・[MC100-SPSP]SMAP-SMAP×1個の変換コネクタセットです。

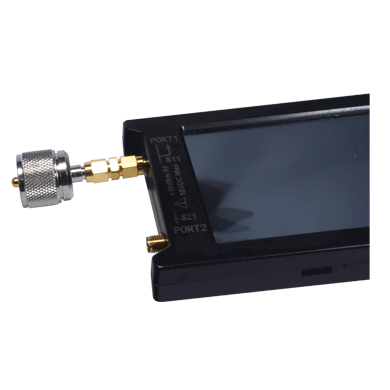

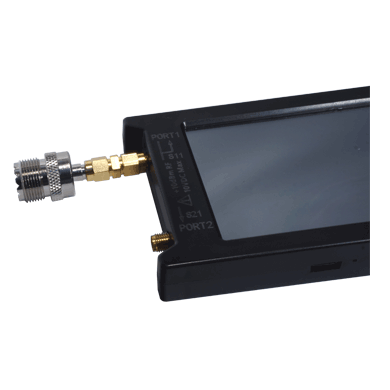

VNAと本コネクタセットを組み合わせて使用する事により、付属の校正キットの性能に近い値でM型の測定が可能となります。 - リターンロス：-30dB以下(～1.5GHz)&nbs;&nbs;不整合部分を洗い直したM-SMA型変換コネクタセットです。
| 型名 | MC100-SET [構成：MC100-SJMP×2個/MC100-SJMJ×2個/MC100-SPSP×1個] |
|||
| MC100-SJMP | MC100-SJMJ | MC100-SPSP | ||
| リターンロス ※1 | ～1.5GHz：-30dB以下 | |||
| 接栓 | MP-SMAJ | MJ-SMAJ | SMAP-SMAP | |
| 全長 | 約32mm | 約30mm | 約21mm | |
| 重量 | 約32g | 約22g | 約6g | |
| ※1 MC100-SJMPとMC100-SJMJは接続した状態での測定 | ||||
注意
- 一般的なM型変換コネクタより繊細な構造となっていますので、取り扱いには十分ご注意下さい。
- VNAでの測定にご使用になる際は株式会社ナテックWEBページ・動画等を参照して頂き、正しくご使用下さい。
- VNAでの測定結果は[測定した環境・状況での結果]となります。様々な要因が測定結果に影響します。ご了承の上ご使用下さい。
- VNAの仕様・操作方法等は回答できかねます。
各商品の詳細はメーカーホームページにてご確認下さい。
